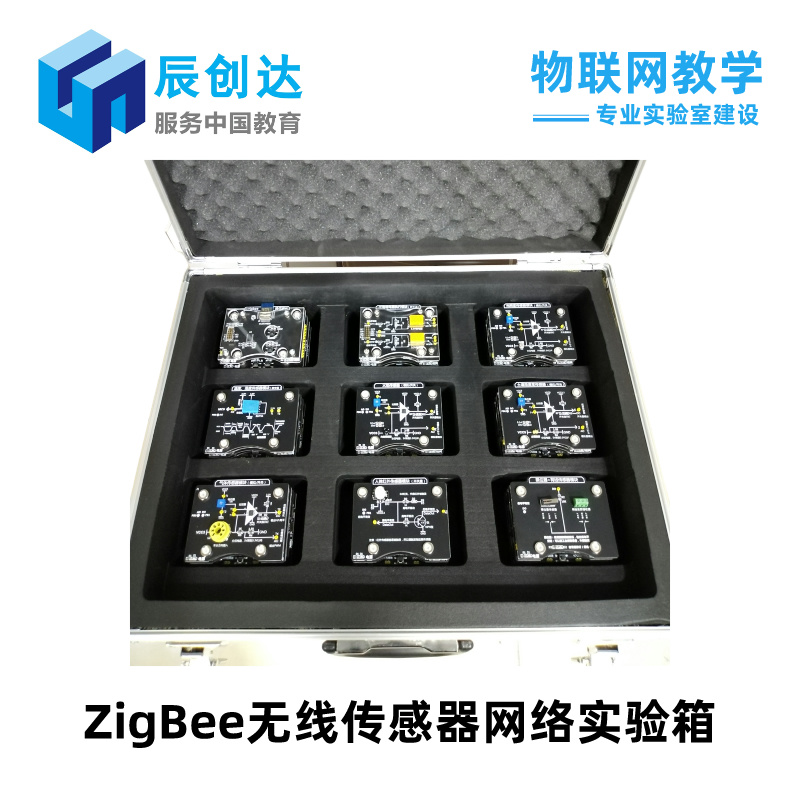

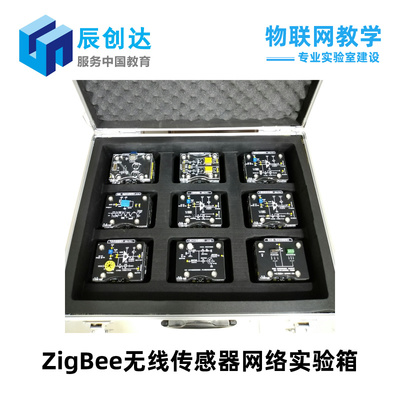

ZigBee-STM32物聯網&無線傳感器網絡實驗(yan)箱(xiang)

　　我公司力推的ZigBee-STM32物(wu)聯(lian)網&無線傳感器網絡實驗箱，包(bao)含8組(zu)無線傳感器物聯網(wang)節點(dian)單元。

　　無線(xian)傳感器節(jie)點架構 = STM32 ARM單片(pian)機處理器模塊(kuai) + ZigBee無線通信模塊(kuai) + 傳感(gan)器/執行器模塊

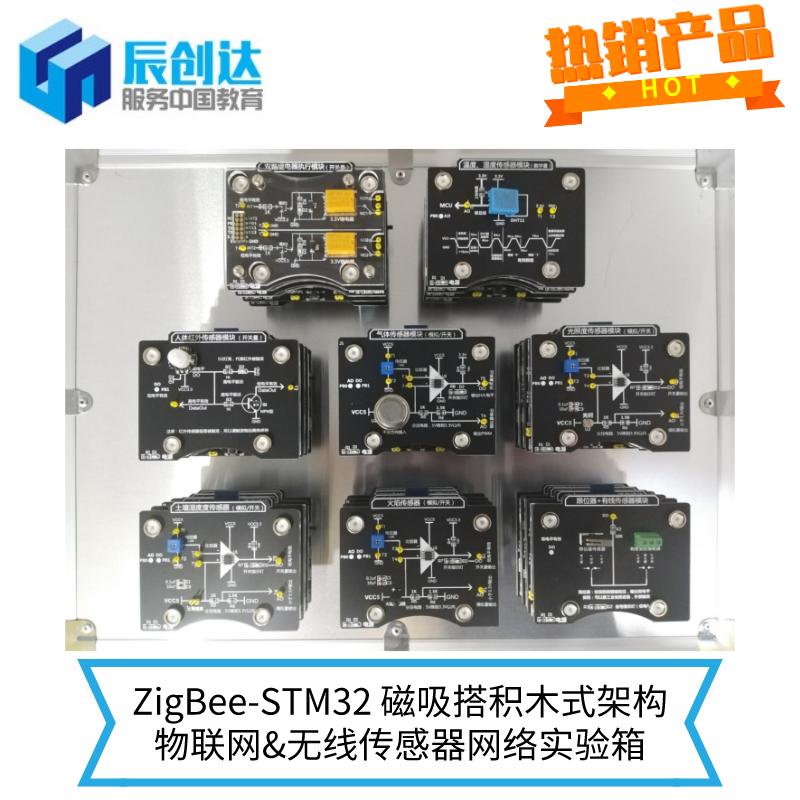

　　該(gai)實(shi)驗箱所有模塊采用磁(ci)吸(xi)式(shi)接口設計及搭積(ji)木式(shi)架構，采用標(biao)準的(de)12路(lu)彈性插針(zhen)，可以實現供電(dian)、仿(fang)真調(diao)試(shi)、數據通(tong)信(xin)、IO口拓展等功能；同(tong)時支持搭積木式的(de)多級磁吸連接，無須外接跳線，通(tong)過彈性插針即可通(tong)信，支持搭積木高度(du)為4層。即：調試底(di)板模塊+STM32處理器模(mo)塊(kuai)+ZigBee無線通信模塊 +傳感(gan)器/執(zhi)行(xing)器模塊（4層垂直積(ji)木(mu)，無須(xu)額外接線），可拓展(zhan)性(xing)極強，如下圖所(suo)示：

ARM單(dan)片機處理(li)器模塊（8個）

　　采用(yong)STM32F103處理器，采用積木式探針，可以實現對無線模塊、傳感器/執行器模(mo)塊進行控(kong)制(zhi)功(gong)能。提供1個復位鍵，用于系統的復位。所有IO口都通過跳線針的形式引出在開發板的四周，可以方便學生進行跳線的連接方式。支持ADC、SPI、IIC、UART、PWM等接口。底部采用標準的12路彈性插針，可與調試底板模塊標準連接，用于程序(xu)下載、串口(kou)調試、供電等功能。無須外部接線，磁吸形式。提供(gong)無線通信(xin)模(mo)塊(kuai)通(tong)用(yong)接口(kou)，無(wu)線通信模(mo)塊接口功能可直(zhi)接通過撥(bo)碼開(kai)關(guan)選擇切(qie)換，無需修改程序代碼便可實(shi)現功能自動切換。

ZigBee無線通信模塊（8個(ge)）

   ZigBee模塊主要(yao)用于(yu)實現ZigBee數(shu)據傳(chuan)輸，可以利(li)用STM32 ARM處理器(qi)進行控制。

    1、主芯片：CC2530F256，256K Flash；

    2、串行速率：38400bps（預(yu)設），可設置 9600bps，19200bps，38400bps，115200bps；

    3、無線頻率：2.4GHz；

    4、無線協議(yi)：ZigBee2007/PRO；

    5、傳輸距離(li)：可視距離(li)50米；

    6、接收靈(ling)敏度：-96DBm；

    7、采用(yong)標準的12路彈性(xing)插針，可(ke)與ARM單片機處理器模(mo)塊(kuai)標準連接(jie)，用(yong)于(yu)程(cheng)序下載、串口調(diao)試、供電等(deng)功(gong)能。提供搭(da)積木彈性(xing)接(jie)觸針，用(yong)于(yu)搭(da)積木形式教學。

傳(chuan)感器(qi)/執行器模塊（標(biao)配8個）

傳感器模塊(kuai)包括(kuo)：

高(gao)精溫濕度(du)、門磁、人體(ti)(ti)紅(hong)外(wai)(wai)、紅(hong)外(wai)(wai)對射、霍爾(er)、三軸加速度(du)、紅(hong)外(wai)(wai)柵欄(lan)、光(guang)照、煙霧、氣體(ti)(ti)、兩路(lu)繼電(dian)器、超聲波(bo)、壓力、土壤溫(wen)濕度(du)、火焰、限(xian)位(wei)傳(chuan)感器、PM2.5等多種傳感器。

執行器模塊包括：

LED按鍵采集(ji)模(mo)(mo)(mo)(mo)塊(kuai)(kuai)、照明燈執行(xing)器(qi)(qi)模(mo)(mo)(mo)(mo)塊(kuai)(kuai)、雙路風扇模(mo)(mo)(mo)(mo)塊(kuai)(kuai)、TTL拓展模(mo)(mo)(mo)(mo)塊(kuai)(kuai)、485轉接通信(xin)板、攝(she)像(xiang)云臺（帶攝(she)像(xiang)頭）、紅外控(kong)制器(qi)(qi)、GPS定(ding)位器(qi)(qi)、智慧平衡車主板、門禁控(kong)制主板、4-20mA工業傳感(gan)器(qi)(qi)模(mo)(mo)(mo)(mo)塊(kuai)(kuai)、紅綠燈模(mo)(mo)(mo)(mo)擬器(qi)(qi)模(mo)(mo)(mo)(mo)塊(kuai)(kuai)、數碼管顯示器(qi)(qi)模(mo)(mo)(mo)(mo)塊(kuai)(kuai)等(deng)。

調試(shi)底板模塊（8個）

　　調試底板模塊(kuai)采用標(biao)準的12路彈性插針接口，可與ARM單片機處理器模塊/ZigBee無線通信模塊標準連接。提供2個串口，可通過跳線帽進行切換，1個ARM單片機程序下載接口，1個ZigBee C51單片機程序下載接口，1個mini USB接口，1個5V USB接口。用于程序下載、串口調試、供電等功能，無須外部接線，磁吸形式。

系(xi)統開發軟件資(zi)源：

1、提供(gong)基于(yu)PC端的C#軟件(jian)(jian)開發、上位機軟件(jian)(jian)開發、下位機軟件(jian)(jian)開發等資源(yuan)，并提供源(yuan)代碼。

2、提供基于(yu)zigbee無線單片(pian)機通信實驗(yan)，并(bing)提供源代碼(ma)。

3、提(ti)供基于STM32單片機基礎實驗，并提供源代碼。

4、提供(gong)基(ji)于ARM的無線傳感網應用實驗，并提供源代碼。

5、提供基(ji)于(yu)Linux系統下的物聯網相關軟件資源，并提供源代碼。

6、提供(gong)基于Android系統下的物聯網相關軟件資源，并提供源代碼。

7、提供基于(yu)web端（H5）的物(wu)聯網相關軟件資源，并提供源代(dai)碼。

ZigBee-STM32實(shi)驗箱(xiang)配(pei)置清單

注：傳感器/執行器模塊標配為8種，可以選配或增配其他功能的傳感器/執行器模塊

實驗學習資源：
