RFID射頻(pin)識別物聯網實驗箱(xiang) 磁吸搭積木(mu)架構

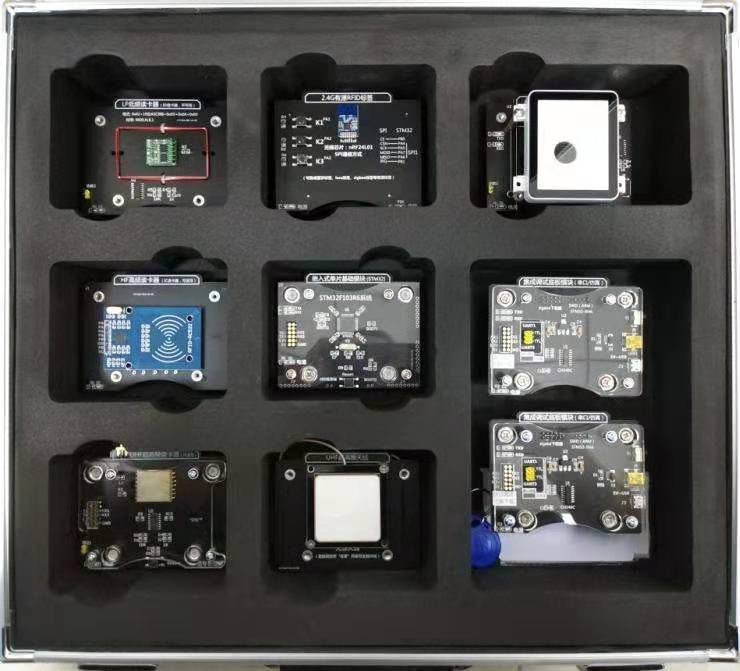

RFID射頻識別基本單(dan)元 = STM32 ARM單片機處(chu)理器(qi)模(mo)塊(kuai) + RFID讀卡器模(mo)塊（LF/HF/UHF）+ 電子(zi)標簽
該實驗箱所(suo)有模塊采用(yong)磁吸(xi)式接口設計及搭(da)積木式架(jia)構，采用(yong)標(biao)準的12路(lu)彈性(xing)插(cha)針(zhen)，可以(yi)實現供電(dian)、仿(fang)真調試、數據通信(xin)、IO口拓展等功能；同時支持(chi)搭積木(mu)式的多級磁吸連接，無須外接跳線，通過彈性插針即可通信。即：調試底板模塊+STM32處理(li)器模(mo)塊+RFID讀卡器模塊（LF/HF/UHF）（3層垂直積木，無須額外接(jie)線），可拓展性極強，如下圖(tu)所(suo)示：

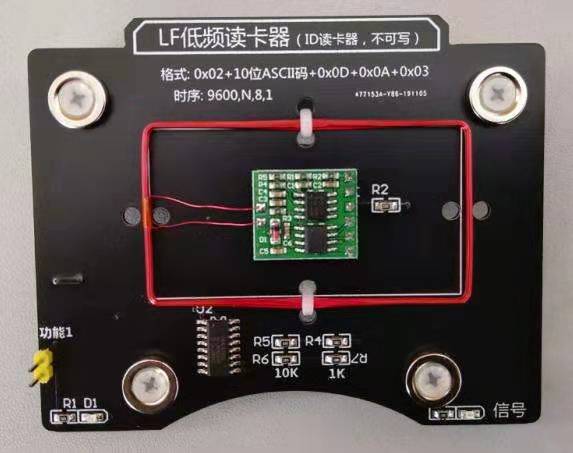

125KHz LF低頻RFID模塊（1個）
支持125Khz－134.2KHz（LF低頻)，非接觸式IC卡讀寫器，操作方法簡捷、方便，讀卡速度快；
支持低頻(pin)RFID標簽卡UID讀取；
最大讀寫(xie)距離可達10cm；
ISO11784/85標(biao)準(zhun)設(she)計，支(zhi)持(chi)TK4100,GK4100,EM4100及其兼容芯片，支持TEMIC 5557,ATA5567,ATA5577，支持hitag-s，支持EM4469,EM4302,EM4305；
低頻(pin)RFID模組由分立器件搭建，展現低頻RFID電路原理
支持低頻RFID標簽卡塊數據的讀取
數據的讀寫支持16進制與非16進制格式；
提供動(dong)態鏈接庫，以及(ji)C#方面軟件的源代碼，并且符合正版書籍內容；
支持二(er)次開發。

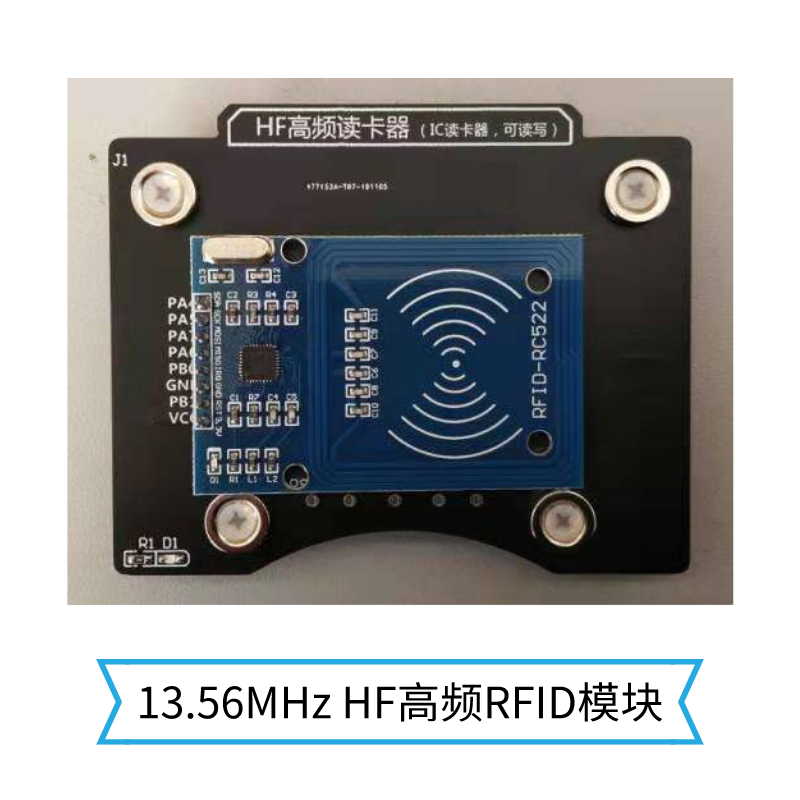

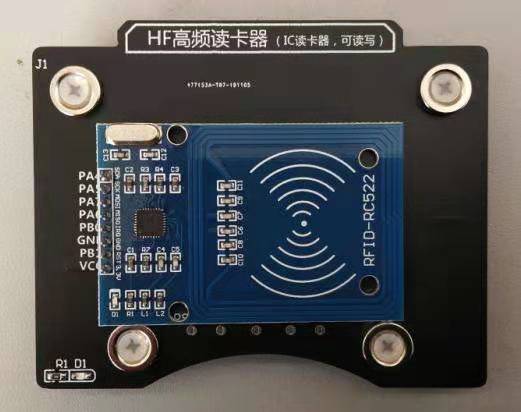

13.56MHz HF高頻(pin)RFID模塊（1個(ge)）
模塊采(cai)用NXP推出非接觸式讀寫卡芯片RC522；
工作頻率：13.56MHz；
自動應答類型:近場；
感應區域:0～10Cm；
高頻RFID模組由分立器件搭建，展現高頻RFID電路原理；
持ISO14443 1～4/type A/B和15693協議，可對邏輯加密卡及CPU卡操作，可演示完備的卡片防沖突機制；
支(zhi)持SPI接口、I2C接口和UART三種通信接口；
模(mo)塊支持高頻M1卡、CPU卡分步驟讀寫；
主要控制信號通(tong)過測(ce)試環引出(chu)，便于外(wai)接控制及測(ce)量；
提供動態鏈接庫(ku)，以及C#方面軟件的源代碼，并且符合正版書籍內容；
支持二次開(kai)發。

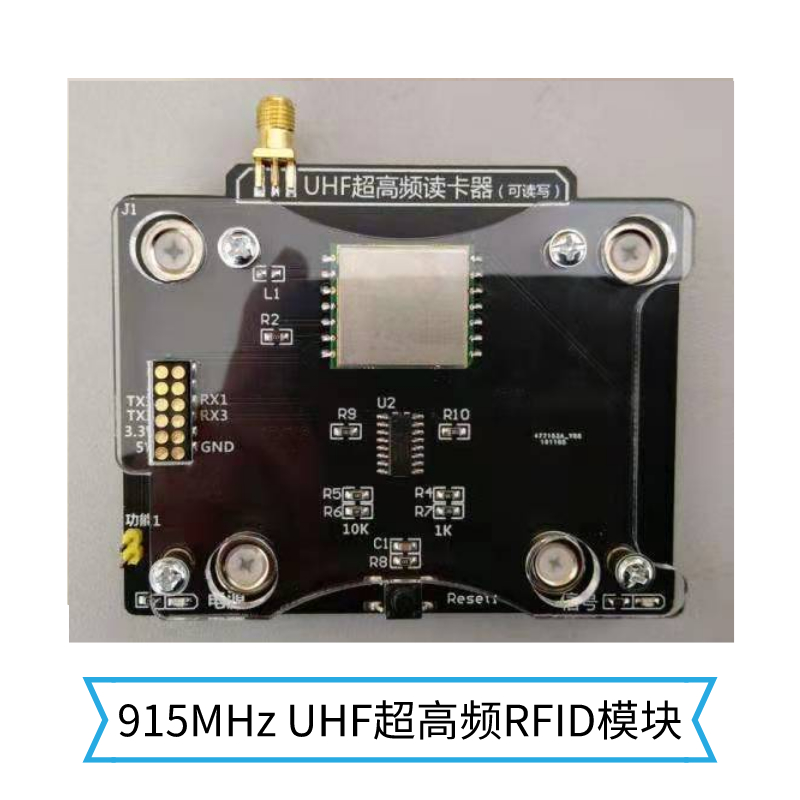

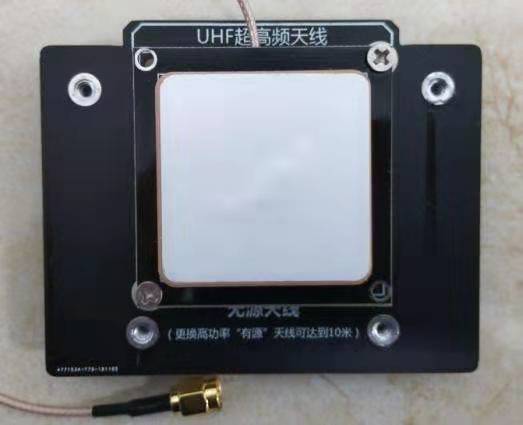

915MHz UHF超高頻(pin)RFID模塊+UHF超高頻(pin)天(tian)線（1個）
采用超高(gao)頻RFID專用芯片模擬電路和DSP技術；
支(zhi)持EPC C1 GEN2/ISO 18000-6C與18000-6B多協議；
提供(gong)RSSI值，也就是標簽返回射頻信號強度值；
超高(gao)頻RFID模組由分立器件搭建，展現超高頻RFID電路原理；
射(she)頻電路設計PA功放，功率達26db，讀取距離大于5米；
支持超(chao)高(gao)頻RFID標簽UID讀取；
支持超高(gao)頻RFID標簽存儲器選擇，存儲器包含保留內存、EPC存儲器、TID存儲器、用戶存儲器可選；
支持(chi)超(chao)高頻RFID標簽數據寫入；
自帶收(shou)發命(ming)令的(de)(de)調試信息，可以(yi)查看(kan)當前串通信的(de)(de)數據(ju)信息；
輸出頻(pin)率(lv)范(fan)圍覆蓋國(guo)際(ji)和國(guo)內標(biao)準。全面支持(chi)國(guo)際(ji)常(chang)用超高頻(pin)RFID標準，包括所有碼率和編碼選項；
模塊(kuai)支持(chi)RS232、TTL串口兩種接口；
提供(gong)動態鏈接(jie)庫(ku)，以及C#方面軟件的源代碼，并且符合正版書籍內容；
支(zhi)持二次開發。

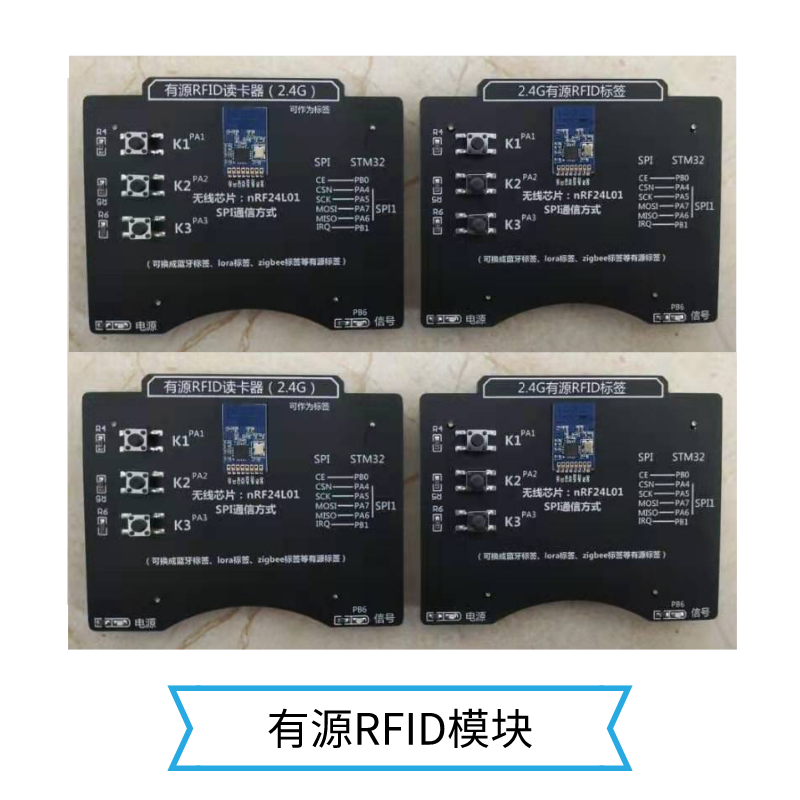

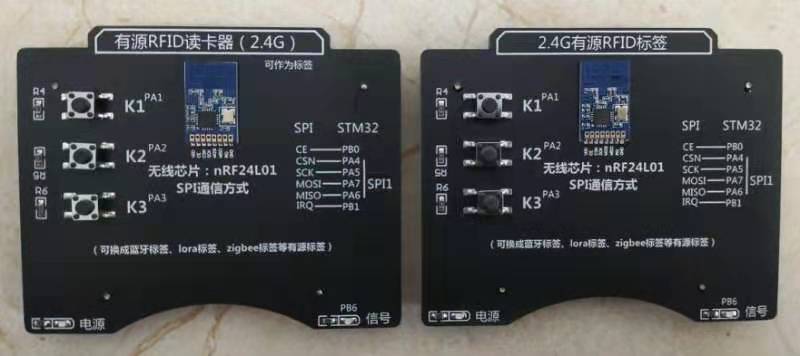

有(you)源RFID模塊（2個）
內(nei)嵌2.4GHz低功耗無線收發內核，空中速率1Mbps（MAX）；
內建高(gao)性(xing)能(neng)51內核，16KB flash，1KB RAM，1KB NV RAM；
內(nei)置128bit AES硬件加密，32bit 硬件乘除協處理器，6~12bit ADC，兩路PWM、I2C，UART，硬件隨機數產生器，WDT、RTC、模擬比較器等；
配置(zhi)板載(zai)天線及外置(zhi)天線接口；識(shi)別距離板載(zai)天線不小于20M，外接天線不小于80M；
識別能(neng)力50張/次，防沖突；
提供動態鏈接庫，以及C#方面軟件的源代碼，并且符合正版書籍內容；
支持(chi)二次開發(fa)。
ARM單片機處理器(qi)模塊（3個）
采用STM32F103處理器，采用積木式探針，可以實現對RFID模塊進行控制功能。提供1個復位鍵，用于系統的復位。所有IO口都通過跳線針的形式引出在開發板的四周，可以方便學生進行跳線的連接方式。支持ADC、SPI、IIC、UART、PWM等接口。底部采用標準的12路彈性插針，可與調試底板模塊標準連接，用于程序(xu)下載、串口調試、供電(dian)等功能(neng)。無須外部接線，磁(ci)吸形式。提(ti)供(gong)RFID模塊通用接口，RFID模塊接口功能可直接通過撥碼開關選擇切換，無需修改程序代碼便可實現功(gong)能自動(dong)切換。
調試底板模(mo)塊（3個）
調試底板模塊采用標準的12路彈性插針接口，可與ARM單片機處理器模塊RFID模塊標準連接。提供2個串口，可通過跳線帽進行切換，1個ARM單片機程序下載接口，1個ZigBee C51單片機程序下載接口，1個mini USB接口，1個5V USB接口。用于程序下載、串口調試、供電等功能，無須外部接線，磁吸形式。
系(xi)統開發(fa)軟件資源：
1、提(ti)供(gong)基于(yu)PC端的C#軟(ruan)件(jian)開(kai)發(fa)、上位(wei)機軟(ruan)件(jian)開(kai)發(fa)、下位(wei)機軟(ruan)件(jian)開(kai)發(fa)等(deng)資源，并提供源代碼。
2、提供基(ji)于STM32單片機基礎實驗，并提供源代碼。
3、提供基于ARM的RFID應(ying)用實驗(yan)，并提供(gong)源代碼。
4、提供基于Linux系統下的RFID相關軟件資(zi)源，并提供源代碼。
5、提供基于Android系統下的RFID相關軟件資源(yuan)，并提(ti)供(gong)源(yuan)代碼。
6、提供基(ji)于web端（H5）的RFID相關軟件資源，并提供源代(dai)碼(ma)。
